Όνομα Προϊόντος: | διακόπτης 1x3 fiberopitc | μήκος κύματος: | ΚΚ 850nm/SM 1260~1650nm |
---|---|---|---|
Πρότυπο ελέγχου: | Να μη-κλείσει με το μάνταλο ή να κλείσει | Τύπος τάσης: | 3v ή 5v |
Connector: | Προσαρμοσμένη | ||
Υψηλό φως: | διακόπτης οπτικών ινών,οπτική ενότητα διακοπτών |
1x3 / 3x1 να κλείσει οπτικών ινών με το μάνταλο πολλαπλού τρόπου wavelenght διακοπτών 850nm πρισμάτων το οπτικό
1×3 μηχανικοί οπτικοί διακόπτες τύπων Τ
Περιγραφή
Ο μηχανικός διακόπτης οπτικών ινών τύπων 1×3 Τ GEZHI Photonics (οπτικός διακόπτης 1×3) υποστηρίζει όλο το μήκος κύματος σε 1260nm~1650nm ή το πολλαπλού τρόπου μήκος κύματος 850nm, αυτό προσφέρει την υπερβολιή υψηλός αξιοπιστία, τη χαμηλή απώλεια εισαγωγής, τη γρήγορη ταχύτητα μετατροπής καθώς επίσης και την αμφίδρομη απόδοση. Οι οπτικοί διακόπτες χρησιμοποιούνται ευρέως για το οπτικό δίκτυο, την προστασία, την προστασία συσκευών αποστολής σημάτων και δεκτών, το σύστημα δοκιμής δικτύων και Instrumentations.
Χαρακτηριστικά γνωρίσματα Συμπαγές σχέδιο, μικροσκοπικό μέγεθος Σύντομος χρόνος διακοπής Δις -δις-directionalLow οπτικές διαστρεβλώσεις Χαμηλή διαγώνια συζήτηση, χαμηλή απώλεια εισαγωγής Ευρεία λειτουργούσα σειρά μήκους κύματος |
Εφαρμογές Ε&Α στο εργαστήριο Έλεγχος συστημάτων Δίκτυο μητροπολιτικής περιοχής Προστασία και αποκατάσταση δικτύων Ενοργάνωση, δοκιμή, και μέτρηση |
Τεχνικό Paremeter
1×3 διακόπτης τύπων Τ | Μονάδα | Χαρακτηριστικός |
Μήκος κύματος λειτουργίας | NM | 850nm ή 1310/1490/1550nm |
Απώλεια εισαγωγής | DB | <0> |
Εξαρτώμενη απώλεια μήκους κύματος | DB | <0> |
Εξαρτώμενη απώλεια πόλωσης | DB | <0> |
Επιστροφής απώλεια | DB | SM: >55 ΚΚ: >40 |
Διαγώνια συζήτηση | DB | SM: >55 ΚΚ: >40 |
Χρόνος διακοπής | κα | Χαρακτηριστικός: 4 Max: 10 |
Επανάληψη | DB | <>±0.02 |
Διάρκεια | Κύκλοι | >10 εκατομμύρια |
Τύπος μετατροπής | Να κλείσει με το μάνταλο/να μη-κλείσει | |
Οπτικός χειρισμός δύναμης | MW | <500mw> |
Λειτουργούσα τάση | VDC | 3V ή 5V |
Λειτουργούσα θερμοκρασία | ℃ | -5~+70 |
Θερμοκρασία αποθήκευσης | ℃ | -40~+85 |
Τύπος ινών | / | SM/MM ίνα |
Διάσταση συσκευασίας | χιλ. | 27L Χ 23W Χ 8.2H |
Καρφίτσες
Οπτική διαδρομή

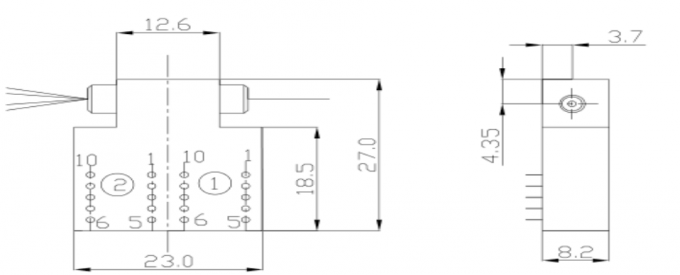

Διαστάσεις
Ηλεκτρικός
Προδιαγραφές | Τάση | Τρέχων | Αντίσταση |
5V να κλείσει με το μάνταλο | 4.5~5.5 Β | 22.2 (±10%) μΑ | 202.5 (±10%) Ω |
να μη-κλείσει με το μάνταλο 5V | 4.5~5.5 Β | 31 (±10%) μΑ | 145 (±10%) Ω |
3V να κλείσει με το μάνταλο | 2.7~3.3 Β | 33.3 (±10%) μΑ | 90 (±10%) Ω |
να μη-κλείσει με το μάνταλο 3V | 2.7~3.3 Β | 46.7 (±10%) μΑ | 64.2 (±10%) Ω |
Διαταγή των πληροφοριών
Χ | ΧΧ | Χ | Χ | Χ | ΧΧ | Χ | ΧΧ |
Τρόπος | Μήκος κύματος | Τύπος τάσης | Πρότυπο ελέγχου | Τύπος ινών | Διάμετρος ινών | Μήκος ινών | Συνδετήρας |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Να κλείσει με το μάνταλο N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC X=Others |
