Όνομα Προϊόντος: | διακόπτης 1x8 fiberopitc | μήκος κύματος: | ΚΚ 850nm/SM 1260~1650nm |
---|---|---|---|
Πρότυπο ελέγχου: | Να μη-κλείσει με το μάνταλο ή να κλείσει | Τύπος τάσης: | 3v ή 5v |
Connector: | Προσαρμοσμένη | ||
Υψηλό φως: | οπτική ενότητα διακοπτών,διακόπτης οπτικής ίνας |
Μικρός μηχανικός Fiberoptic διακόπτης μεγέθους 1x8 με το συνδετήρα LC/UPC
Μίνι οπτικοί διακόπτες τύπων 1×8 Τ
Περιγραφή
GEZHI Photonics ο μίνι 1×8 Τ διακόπτης οπτικών ινών τύπων μηχανικός (οπτικός διακόπτης 1×8) υποστηρίζει όλο το μήκος κύματος σε 1260nm~1650nm ή το πολλαπλού τρόπου μήκος κύματος 850nm, αυτό προσφέρει την υπερβολιή υψηλός αξιοπιστία, τη χαμηλή απώλεια εισαγωγής, τη γρήγορη ταχύτητα μετατροπής καθώς επίσης και την αμφίδρομη απόδοση. Οι οπτικοί διακόπτες χρησιμοποιούνται ευρέως για το οπτικό δίκτυο, την προστασία, την προστασία συσκευών αποστολής σημάτων και δεκτών, το σύστημα δοκιμής δικτύων και Instrumentations.
Χαρακτηριστικά γνωρίσματα Συμπαγές σχέδιο, μικροσκοπικό μέγεθος Σύντομος χρόνος διακοπής Δις -δις-directionalLow οπτικές διαστρεβλώσεις Χαμηλή διαγώνια συζήτηση, χαμηλή απώλεια εισαγωγής Ευρεία λειτουργούσα σειρά μήκους κύματος |
Εφαρμογές Ε&Α στο εργαστήριο Έλεγχος συστημάτων Δίκτυο μητροπολιτικής περιοχής Προστασία και αποκατάσταση δικτύων Ενοργάνωση, δοκιμή, και μέτρηση |
Τεχνικό Paremeter
Μίνι διακόπτης τύπων 1×8 Τ | Μονάδα | Χαρακτηριστικός |
Μήκος κύματος λειτουργίας | NM | 850nm ή 1260~1650nm |
Απώλεια εισαγωγής | DB | <1><1> |
Εξαρτώμενη απώλεια μήκους κύματος | DB | <0><0> |
Εξαρτώμενη απώλεια πόλωσης | DB | <0> |
Επιστροφής απώλεια | DB | ΚΚ: >35, SM: >55 |
Διαγώνια συζήτηση | DB | ΚΚ: >40, SM: >55 |
Χρόνος διακοπής | κα | Χαρακτηριστικός: 4 Max: 10 |
Επανάληψη | DB | <> |
Διάρκεια | Κύκλοι | >10 εκατομμύρια |
Τύπος μετατροπής | Να κλείσει με το μάνταλο/να μη-κλείσει | |
Οπτικός χειρισμός δύναμης | MW | <500mw> |
Λειτουργούσα τάση | VDC | 3V ή 5V |
Λειτουργούσα θερμοκρασία | ℃ | 0~+70 |
Θερμοκρασία αποθήκευσης | ℃ | -40~+85 |
Τύπος ινών | / | SM/MM ίνα |
Διάσταση συσκευασίας | χιλ. | 35L Χ 35W Χ 9H |

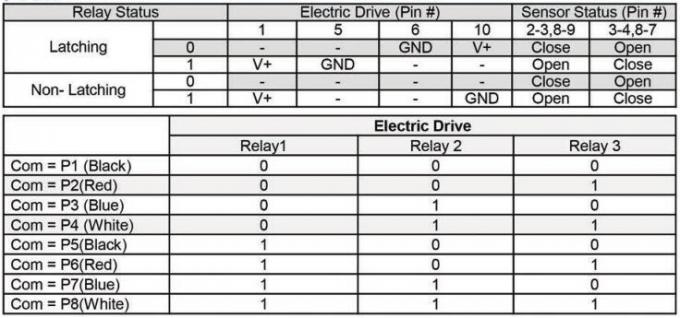

Καρφίτσες

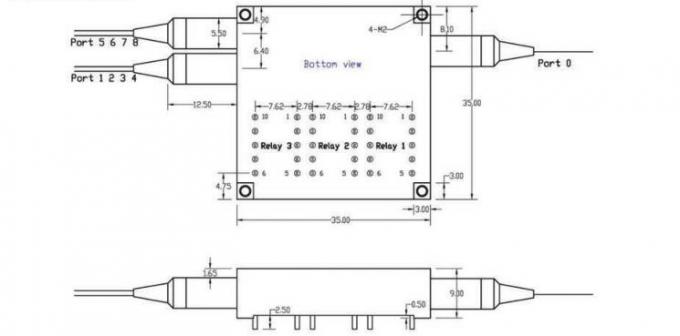

Διαστάσεις
Ηλεκτρικός
Προδιαγραφές | Τάση | Τρέχων | Αντίσταση |
5V να κλείσει με το μάνταλο | 4.5~5.5 Β | 22.2 (±10%) μΑ | 202.5 (±10%) Ω |
να μη-κλείσει με το μάνταλο 5V | 4.5~5.5 Β | 31 (±10%) μΑ | 145 (±10%) Ω |
3V να κλείσει με το μάνταλο | 2.7~3.3 Β | 33.3 (±10%) μΑ | 90 (±10%) Ω |
να μη-κλείσει με το μάνταλο 3V | 2.7~3.3 Β | 46.7 (±10%) μΑ | 64.2 (±10%) Ω |
Διαταγή των πληροφοριών
Χ | ΧΧ | Χ | Χ | ΧΧ | ΧΧ | Χ |
Τρόπος | Μήκος κύματος | Τύπος τάσης | Πρότυπο ελέγχου | Διάμετρος ινών | Μήκος ινών | Συνδετήρας |
S=SM 9/125 M5=MM 50/125 M6=MM 62.5/125 |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Να κλείσει με το μάνταλο N=Non- |
25=250um 90=900um |
05=0.5m 10=1.0m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC X=Others |
