Όνομα προϊόντων: | Μηχανικός διακόπτης | Μήκος: | 1Meter |
---|---|---|---|
Καλώδιο: | 0.9mm | Συνδετήρας: | FC/PC |
Λιμένας: | 2x2F | Τύπος: | Να κλείσει με το μάνταλο |
Υψηλό φως: | SFP οπτικοί πομποδέκτες,ενότητες πομποδεκτών SFP |
2x2F μηχανικό να κλείσει με το μάνταλο διακοπτών
GEZHI - οπτικός διακόπτης FSW-2x2F, ο οποίος είναι διάσημος για τη υψηλή επίδοση, τη χαμηλή απώλεια εισαγωγής και τη συμπαγή διάστασή του: (Λ) 27.0× (W) 12.6× (Χ) 8,2 ±0.2MM. Είναι ένα ιδανικό συστατικό για OADM, OXC, τον έλεγχο συστημάτων και την προστασία. Με τη συμπαγή συσκευασία, μπορεί να είναι εύκολο να ενσωματώσει σε ένα σύστημα οπτικών επικοινωνιών υψηλής πυκνότητας.
Χαρακτηριστικά γνωρίσματα | Εφαρμογές |
|
|
Παράμετροι
|
Gz-fsw-2×2F | |
Σειρά μήκους κύματος | NM |
1260~1650nm ή 850nm 1260~1650 |
OperatingWavelength | NM |
1310/1550 ή 850nm 1310/1490/1550/1625/1650 |
Απώλεια εισαγωγής | DB |
Τύπος: 0,7 Max: 1.0 Τύπος: 0,8 Max: 1.0 |
Επιστροφής απώλεια | DB | SM≥50 MM≥30 |
Λογομαχία | DB | SM≥55 MM≥35 |
PDL | DB | ≤0.05 |
WDL | DB | ≤0.25 |
TDL | DB | ≤0.25 |
Επανάληψη | DB | ≤±0.02 |
Παροχή ηλεκτρικού ρεύματος | β | 3.0 ή 5.0 |
Διάρκεια ζωής | Χρόνος | ≥107 |
Χρόνος διακοπτών | κα | ≤8 |
Δύναμη μετάδοσης | MW | ≤500 |
OperatingTemperature | ℃ | -20~+70 |
Θερμοκρασία αποθήκευσης | ℃ | -40~+85 |
Διάσταση | χιλ. | (Λ) 27.0× (W) 12.0× (Χ) 8,2 |
Ηλεκτρικός
Προδιαγραφές | Τάση | Τρέχων | Αντίσταση |
5V να κλείσει με το μάνταλο | 4.5~5.5 | 36~44mA | 125Ω |
να μη-κλείσει με το μάνταλο 5V | 4.5~5.5 | 26~32mA | 175Ω |
3V να κλείσει με το μάνταλο | 2.7~3.3 | 54~66mA | 50Ω |
να μη-κλείσει με το μάνταλο 3V | 2.7~3.3 | 39~47mA |
70Ω |
Καρφίτσες
Τύπος | Καρφίτσα | Ηλεκτρικό Drive | Αισθητήρας θέσης | ||||||
2×2F | κανάλι | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
Να κλείσει με το μάνταλο | P1-P4, P2-P3 | -- | -- | GND | V+ | Κλείστε | Ανοικτός | Ανοικτός | Κλείστε |
P1-P3, P2-P4 | V+ | GND | -- | -- | Ανοικτός | Κλείστε | Κλείστε | Ανοικτός | |
Να μη-κλείσει με το μάνταλο | P1-P4, P2-P3 | -- | -- | -- | -- | Κλείστε | Ανοικτός | Ανοικτός | Κλείστε |
P1-P3, P2-P4 | V+ | -- | -- | GND | Ανοικτός | Κλείστε | Κλείστε | Ανοικτός |

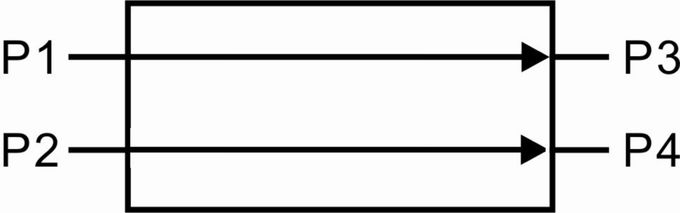

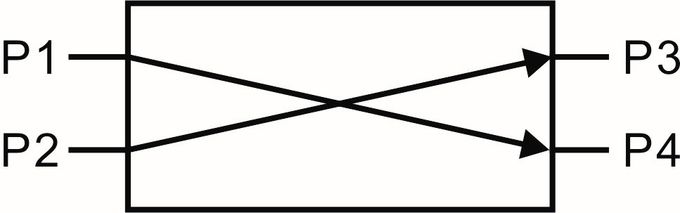

Οπτική διαδρομή
Θέση μια | Θέση δύο |
Διαταγή των πληροφοριών
Τρόπος | Μήκος κύματος | Τύπος τάσης | Πρότυπο ελέγχου | Τύπος ινών | Διάμετρος ινών | Μήκος ινών | Συνδετήρας |
S=SM M=MM |
85=850nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Να κλείσει με το μάνταλο N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC LP=LC/PC LA=LC/APC X=Others |
