Διπλό Singlemode μηχανικό 2x4 1x2 fiberoptic να μη-κλείσει με το μάνταλο διακοπτών διακοπτών οπτικό

Dual 1x2 Fiberoptic Switch Singlemode Mechanical 2x4 Optical Switch Non-Latching

Μεγάλες Εικόνας : Διπλό Singlemode μηχανικό 2x4 1x2 fiberoptic να μη-κλείσει με το μάνταλο διακοπτών διακοπτών οπτικό

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	GEZHI or OEM
Πιστοποίηση:	CE/FCC/RoHS/TUV/UL
Αριθμό μοντέλου:	GZ-D1x2 οπτικός διακόπτης

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1
Τιμή:	Get Latest Price
Συσκευασία λεπτομέρειες:	2pcs σε έναν αφρό με το κιβώτιο εγγράφου
Χρόνος παράδοσης:	2~7working ημέρες
Δυνατότητα προσφοράς:	60000pcs ανά μήνα

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Όνομα προϊόντων:	D1x2 οπτικός διακόπτης	Μήκος κύματος:	1310/1550nm
Κανάλι:	2x2	Τύπος ελέγχου:	Να κλείσει με το μάνταλο ή να μη-κλείσει
Συνδετήρας:	LC/SC/FC/ST (PC ή APC)	Εφαρμογή:	Μετατροπή δικτύων
Υψηλό φως:	ο διακόπτης οπτικών ινών , διακόπτης οπτικής ίνας

Διπλό Singlemode μηχανικό 2x4 1x2 fiberoptic να μη-κλείσει με το μάνταλο διακοπτών διακοπτών οπτικό

Ο opto-μηχανικός αμφίδρομος διακόπτης οπτικών ινών GEZHI D1x2 συνδέει τα οπτικά κανάλια με τον επαναπροσανατολισμό 2 εισερχόμενων οπτικών σημάτων σε 4 ίνες παραγωγής.

GEZHI Photonics προσφέρει σε την περισσότερη προσιτή υψηλή επίδοση τους opto-μηχανικούς διακόπτες οπτικών ινών. Οι μηχανικοί διακόπτες οπτικών ινών μας εξετάζονται στο εσωτερικό πριν από την αποστολή για να εγγυηθούν ότι θα φθάσουν στις τέλειες φυσικές και συνθήκες εργασίας. Αυτήν την περίοδο οι διαμορφώσεις περιλαμβάνουν 1x1, 1x2, 1x4, 1x8, 2x2, 2x2A, 2x2B, και 2x2BA καθώς επίσης και διπλό 2x2 και τις διπλές διαμορφώσεις παράκαμψης 2x2 για τον ενιαίο τρόπο ή τις πολλαπλού τρόπου ίνες. Για περισσότερες πληροφορίες για τους opto-μηχανικούς διακόπτες οπτικών ινών, παρακαλώ ε-ηλεκτρονικό ταχυδρομείο το sales@gezhiphotonics.com.

Χαρακτηριστικά γνωρίσματα

Χαμηλή απώλεια εισαγωγής
Ευρεία σειρά μήκους κύματος
Χαμηλή λογομαχία
Υψηλή σταθερότητα, υψηλή αξιοπιστία
Εποξικός-ελεύθερος στην οπτική πορεία
Να κλείσει με το μάνταλο και να μη-κλείσει

Εφαρμογές

Δίκτυο μητροπολιτικής περιοχής
Ε&Α στο εργαστήριο
Όργανο ελέγχου συστημάτων
Διαμορφώσιμο OADM
Συστατική δοκιμή
Αισθητήρας ινών

Προδιαγραφές

Παράμετροι	Πολλαπλού τρόπου	Singlemode	Μονάδα
Σειρά μήκους κύματος	650 ~ 1310	1260 ~ 1670	NM
Εξεταστικό μήκος κύματος	650/780/850/980/1064/1310	1310/1490/1550/1625/1650	NM
Απώλεια εισαγωγής	Τύπος: 0,6, Max: 1.0	Τύπος: 0,5, Max: 0,8	DB
Επιστροφής απώλεια	≥ 30	≥ 50	DB
Λογομαχία	≥ 35	≥ 55	DB
PDL	≤ 0,05		DB
WDL	≤ 0,25		DB
TDL	≤ 0,25		DB
Επανάληψη	≤ ±0.02		DB
Παροχή ηλεκτρικού ρεύματος	3.0 ή 5.0		β
Διάρκεια ζωής	≥ 107		Κύκλος
Χρόνος διακοπτών	≤ 8		κα
Δύναμη μετάδοσης	≤ 500		MW
Θερμοκρασία λειτουργίας	-40 ~ +85		℃
Θερμοκρασία αποθήκευσης	-40 ~ +85		℃
Βάρος	16		γ
Διάσταση	(L) 27,0 × (W) 12,6 (Χ) 8,0 (± 0.2mm) προσαρμογή × είναι διαθέσιμα.		χιλ.

Σημείωση:
1. Όλες οι παράμετροι είναι για τη συσκευή χωρίς συνδετήρες.
2.Special οι προδιαγραφές μπορούν να προσαρμοστούν σύμφωνα με τις απαιτήσεις πελατών.

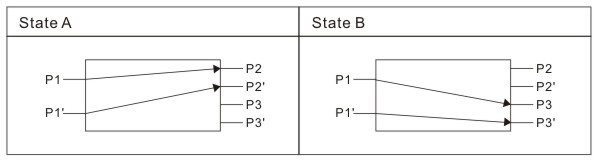

Οπτική διαδρομή

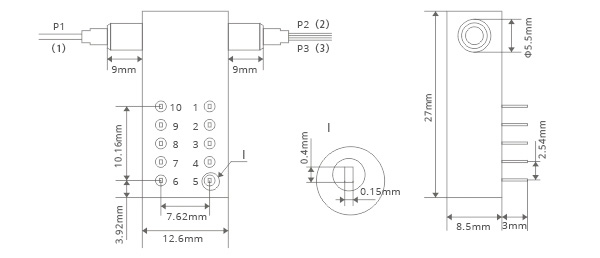

Μηχανικές διαστάσεις (μονάδα: χιλ.)

Ηλεκτρικές Drive απαιτήσεις

Οπτική πορεία		Ηλεκτρικό Drive				Θέση αισθητήρων
D1×2		1	5	6	10	3-4,7-8	2-3,8-9
Να κλείσει με το μάνταλο	P1-P2,1-2	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ	GND	+5V	ΑΝΟΙΚΤΟΣ	ΚΛΕΙΣΤΕ
Να κλείσει με το μάνταλο	P1-P3,1-3	+5V	GND	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ	ΚΛΕΙΣΤΕ	ΑΝΟΙΚΤΟΣ
Μη κλείνοντας με το μάνταλο	P1-P2,1-2	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ	ΑΝΟΙΚΤΟΣ	ΚΛΕΙΣΤΕ
Μη κλείνοντας με το μάνταλο	P1-P3,1-3	+5V	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ	GND	ΚΛΕΙΣΤΕ	ΑΝΟΙΚΤΟΣ

Λειτουργικό διάγραμμα

Προδιαγραφή	Τάση	Τρέχων	Αντιστάτης
5V να κλείσει με το μάνταλο	4.5~5.5	36~44mA	125Ω
να μη-κλείσει με το μάνταλο 5V	4.5~5.5	26~32mA	175Ω
3V να κλείσει με το μάνταλο	2.7~3.3	54~66mA	50Ω
να μη-κλείσει με το μάνταλο 3V	2.7~3.3	39~47mA	70Ω

Πληροφορίες διαταγής: FSW-D1x2-α-β-γ-δ-ε-φ-γ

Πληροφορίες διαταγής

Τρόπος	Μήκος κύματος	Τύπος τάσης	Πρότυπο ελέγχου	Τύπος ινών	Διάμετρος ινών	Μήκος ινών	Συνδετήρας
S=SM M=MM	85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others	3=3V 5=5V	L=Latching Να κλείσει με το μάνταλο N=Non-	5=50/125 6=62.5/125 9=9/125 X=Others	25=250um 90=900um 20=2.0mm 30=3.0mm X=Others	1=1m 2=1.5m X=Others	0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC

Περισσότερα informations παρακαλώ απευθύνονται με GEZHI Photonics στο sales@gezhiphotonics.com
