1x2 χονδροειδής πολυδιαυλωτής τμήματος μήκους κύματος φίλτρων

WDM φίλτρων FTTX η ενότητα που χρησιμοποιείται εκτενώς σε EDFA, τους ενισχυτές Raman, WDM τα δίκτυα και την ενοργάνωση οπτικών ινών είναι βασισμένη στην τεχνολογία φίλτρων λεπτών ταινιών (TFF). Η συσκευή συνδυάζει ή χωρίζει το φως στα διαφορετικά μήκη κύματος σε μια ευρεία σειρά μήκους κύματος. Μπορεί να επεκτείνει την ικανότητα μιας ενιαίας ίνας να επιτευχθεί η αμφίδρομη επικοινωνία, έτσι ώστε ευρέως χρησιμοποιημένη στην οπτικές βελτίωση και την επέκταση δικτύων, ή εισάγει τη νέα περιεκτική επιχείρηση κ.λπ.

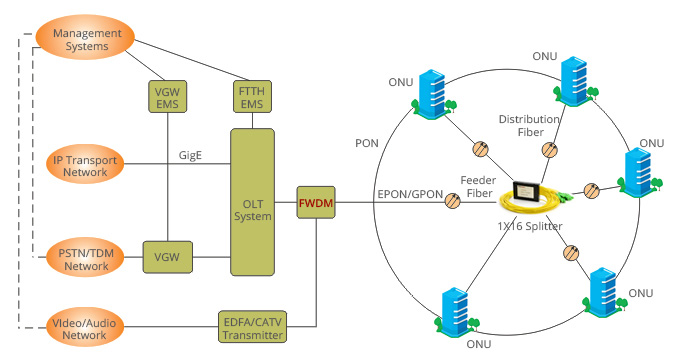

GEZHI Photonics παρέχει τις φίλτρο-βασισμένες μήκους κύματος συσκευές φίλτρων τμήματος πολλαπλασιάζοντας (WDM) που προσαρμόζονται στις ιδιαίτερες ζώνες μήκους κύματος για τις ειδικές αιτήσεις σας. Όπως να ξέρετε, το σύστημα το ίδιο GEPON λειτουργεί το 1310 /1490, έτσι το σήμα CATV εδώ παραδίδεται πέρα από την ίδια ίνα χρησιμοποιώντας 1550nm, και FWDM είναι μια θέση όπου όλο αυτό πήρε «μικτό».





Τύπος		FWDM
Λειτουργούν μήκος κύματος Τ: μήκος κύματος μετάδοσης Ρ: μήκος κύματος αντανάκλασης 1310±50,1490±10, 1550±10 1610±10, 1625±25, 1650±20	NM	T1550 R1310/1490
		T1490 R1310/1550
		T1310 R1490/1550
		T1550/1610 R1310/1490
		T1550/1625 R1310/1490
		T1625 R1310/1490/1550
		T1650 R1310/1490/1550
Απώλεια εισαγωγής μετάδοσης	DB	≤0.80
Απώλεια εισαγωγής αντανάκλασης	DB	≤0.60
Απομόνωση καναλιών μετάδοσης	DB	≥30
Απομόνωση καναλιών αντανάκλασης	DB	≥17
PDL	DB	≤0.1
Θερμική σταθερότητα μήκους κύματος	nm/℃	≤0.003
Θερμική σταθερότητα απώλειας εισαγωγής	dB/℃	≤0.005
Κατευθυντικότητα	DB	≥55
Επιστροφής απώλεια	DB	≥45
Λειτουργούσα θερμοκρασία	℃	-20~+70
Θερμοκρασία αποθήκευσης	℃	-40~+85

Σημείωση: 1. Η προσαρμογή είναι διαθέσιμη.

2. χωρίς συνδετήρα, και προσθέτει μια πρόσθετη απώλεια 0.2dB ανά συνδετήρα.



• Κανάλι περασμάτων (μετάδοση): 1550nm
• Κανάλι αντανάκλασης: 1310nm και 1490nm
• Υψηλή απομόνωση απομόνωσης, αξιοπιστίας και καναλιών
• Χαμηλή απώλεια εισαγωγής και άριστη περιβαλλοντική αξιοπιστία
• RoHS υποχωρητικό



• Συσκευασία σωλήνων γυαλιού για τη γυμνή ίνα 250um

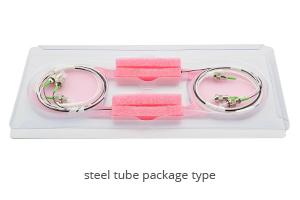

• Συσκευασία σωλήνων χάλυβα για τη γυμνή ίνα 250um και την ίνα 900um
• Κιβώτιο ABS για την ίνα 900um, 2.0mm και 3.0mm
• Σημείωση: 250um η γυμνή ίνα πρόκειται finne επίσης να εξοπλιστεί με το συνδετήρα



Η εικόνα Α είναι για T13/R15, T14/R1315, WDM φίλτρων T1415/R13 FTTX
Η εικόνα Β είναι για T15/R13, T13/R1415, T15/R1314, WDM φίλτρων T1314/R15 FTTX
