Όνομα προϊόντων: | Πολυδιαυλικός οπτικός διακόπτης | Μήκος κύματος: | 1260~1650nm ή 850nm |
---|---|---|---|
Κανάλι: | 1x8 ή 1xN | Τύπος ινών: | Ενιαίος τρόπος ή πολλαπλού τρόπου |
Συνδετήρας: | LC/SC/FC/ST (PC ή APC) | Εφαρμογή: | Δίκτυο δαχτυλιδιών |
Υψηλό φως: | ο διακόπτης οπτικών ινών,διακόπτης οπτικής ίνας |
Ο μηχανικός οπτικός διακόπτης GEZHI Photonics 1x8 συνδέει τα οπτικά κανάλια με τον επαναπροσανατολισμό ενός εισερχόμενου οπτικού σήματος σε μια επιλεγμένη ίνα παραγωγής.
Ο μηχανικός οπτικός διακόπτης GEZHI 1x8 υποστηρίζει όλο το μήκος κύματος σε 1260nm~1650nm, προσφέρει την υπερβολιή υψηλός αξιοπιστία, τη χαμηλή απώλεια εισαγωγής, τη γρήγορη ταχύτητα μετατροπής καθώς επίσης και την αμφίδρομη απόδοση. Οι οπτικοί διακόπτες χρησιμοποιούνται ευρέως για το οπτικό δίκτυο, την προστασία, την προστασία συσκευών αποστολής σημάτων και δεκτών, το σύστημα δοκιμής δικτύων και Instrumentations.
Ο οπτικός διακόπτης GEZHI 1×N είναι ένα είδος λειτουργικού συστατικού, με τη δυνατότητα της αλλαγής της οπτικής διαδρομής. Στο σύστημα μετάδοσης οπτικής ίνας, χρησιμοποιείται για τον πολυδιαυλικό έλεγχο ινών, την πολυ επιλογή ανιχνευτών πηγής φωτός, και την προστασία κ.λπ. πορειών οπτικής ίνας. Εκτός αυτού, χρησιμοποιείται επίσης στο σύστημα δοκιμής οπτικής ίνας για τη οπτική ίνα και τη συστατική δοκιμή του, την υπαίθρια δοκιμή καλωδίων και το multi-spot οπτικό σύστημα παρακολούθησης αισθητήρων.
Χαρακτηριστικά γνωρίσματα
Προδιαγραφή
Παράμετροι | Μονάδα | Gz-fsw-1×N | |||
Απώλεια εισαγωγής | DB | 1 < N=""> | 45 < N=""> | 88 < N=""> | |
Τύπος: 0,8 Max: 1.0 | Τύπος: 1.2 Max: 1.5 | Τύπος: 1.5 Max: 1.8 | |||
Σειρά μήκους κύματος | NM | 850±40/1300±40 | 1260 ~ 1650 | ||
Μήκος κύματος δοκιμής | NM | 850 / 1300 | 1310 / 1550 | ||
Επιστροφής απώλεια | DB | ΚΚ ≥ 30 SM ≥ 50 | |||
Λογομαχία | DB | ≥ 55 | |||
PDL | DB | ≤ 0,05 | |||
WDL | DB | ≤ 0,25 | |||
TDL | DB | ≤ 0,25 | |||
Επανάληψη | DB | ≤ ±0.05 | |||
Διάρκεια | Κύκλοι | ≥ 10 εκατομμύρια | |||
Χρόνος διακοπής | κα | ≤ 10 (χρόνος διακοπτών ακολουθίας του παρακείμενου καναλιού) | |||
Οπτική δύναμη | MW | ≤500 | |||
Λειτουργούσα θερμοκρασία | ℃ | -20 ~ +70 | |||
Θερμοκρασία αποθήκευσης | ℃ | -40 ~ +85 | |||
Σχετική υγρασία | % | 5 ~ 95 | |||
Διάσταση | χιλ. | 135×40×32 (N≤4) | 135×64×32 (N≤12) | 184×78×36 (N≤16) | |
184×78×66 (N≤45) | 184×156×66 (N≤88) | 184×220×66 (N≤128) | |||
140×77.5×32 (N≤16) | 140×77.5×64 (N≤32) |
Καρφώστε το αριθ. | Όνομα σημάτων | I / Ο | Περιγραφή |
1 | D0 | Εισαγωγή | TTL, κομμάτι 0 επιλογής καναλιών |
2 | D1 | Εισαγωγή | TTL, κομμάτι 1 επιλογής καναλιών |
3 | D2 | Εισαγωγή | TTL, κομμάτι 2 επιλογής καναλιών |
4 | D3 | Εισαγωγή | TTL, κομμάτι 3 επιλογής καναλιών |
5 | το /RESET | Εισαγωγή | TTL, χαμηλού επιπέδου αναστοιχειοθέτηση στο κανάλι 0. Τα υψηλού επιπέδου κομμάτια επιλογής καναλιών μέσων είναι αποτελεσματικά. |
6 | το /READY | Παραγωγή | TTL, έτοιμο (High=Not έτοιμο, Low=Ready) |
7 | ΛΑΘΟΣ | Παραγωγή | TTL, λάθος (High=Error, λάθος Low=No) |
8 | GND | Εισαγωγή | Έδαφος |
9 | +5VDC | Εισαγωγή | Παροχή ηλεκτρικού ρεύματος 5.0±5% VDC (ανώτατο 550mA) |
DB-15 αρσενικός συνδετήρας (μέγιστο 1x32)
Καρφώστε το αριθ. | Όνομα σημάτων | I / Ο | Περιγραφή |
2 | D0 | Εισαγωγή | TTL, κομμάτι 0 επιλογής καναλιών |
3 | D1 | Εισαγωγή | TTL, κομμάτι 1 επιλογής καναλιών |
4 | D2 | Εισαγωγή | TTL, κομμάτι 2 επιλογής καναλιών |
5 | D3 | Εισαγωγή | TTL, κομμάτι 3 επιλογής καναλιών |
6 | D4 | Εισαγωγή | TTL, κομμάτι 4 επιλογής καναλιών |
11 | το /RESET | Εισαγωγή | TTL, χαμηλού επιπέδου αναστοιχειοθέτηση στο κανάλι 0. Τα υψηλού επιπέδου κομμάτια επιλογής καναλιών μέσων είναι αποτελεσματικά. |
7 | το /READY | Παραγωγή | TTL, έτοιμο (High=Not έτοιμο, Low=Ready) |
8 | ΛΑΘΟΣ | Παραγωγή | TTL, λάθος (High=Error, λάθος Low=No) |
1, 9 | GND | Εισαγωγή | Έδαφος |
15 | +5VDC | Εισαγωγή | Ψηφιακή παροχή ηλεκτρικού ρεύματος 5.0±5% VDC (ανώτατο 50mA) |
12 | VM | Εισαγωγή | 5.0±5% VDC ή παροχή ηλεκτρικού ρεύματος Drive 12±5% VDC (ανώτατο 500mA) |
10, 13, 14 | NA |
DB-25 αρσενικός συνδετήρας (μέγιστο 1x128)
Καρφώστε το αριθ. | Όνομα σημάτων | I / Ο | Περιγραφή | ||
15 | D0 | Εισαγωγή | TTL, κομμάτι 0 επιλογής καναλιών | ||
16 | D1 | Εισαγωγή | TTL, κομμάτι 1 επιλογής καναλιών | ||
17 | D2 | Εισαγωγή | TTL, κομμάτι 2 επιλογής καναλιών | ||
18 | D3 | Εισαγωγή | TTL, κομμάτι 3 επιλογής καναλιών | ||
19 | D4 | Εισαγωγή | TTL, κομμάτι 4 επιλογής καναλιών | ||
20 | D5 | Εισαγωγή | TTL, κομμάτι 5 επιλογής καναλιών | ||
21 | D6 | Εισαγωγή | TTL, κομμάτι 6 επιλογής καναλιών | ||
22 | το /RESET | Εισαγωγή | TTL, χαμηλού επιπέδου αναστοιχειοθέτηση στο κανάλι 0. Υψηλός τα κομμάτια επιλογής καναλιών μέσων επιπέδων είναι αποτελεσματικά. |
||
2 | το /READY | Παραγωγή | TTL, έτοιμο (High=Not έτοιμο, Low=Ready) | ||
3 | ΛΑΘΟΣ | Παραγωγή | TTL, λάθος (High=Error, λάθος Low=No) | ||
1, 10, 14, 23 | GND | Εισαγωγή | Έδαφος | ||
12, 25 | +5VDC | Εισαγωγή | Ψηφιακή παροχή ηλεκτρικού ρεύματος 5.0±5% VDC (ανώτατο 50mA) | ||
13 | VM | Εισαγωγή | 5.0±5% VDC ή 12±5% VDC παροχή ηλεκτρικού ρεύματος Drive |
N≤45 | Τρέχων ανεφοδιασμός ≤500mA |
11, 24 | N≤88 | Τρέχων ανεφοδιασμός ≤750mA | |||
N≤128 | Τρέχων ανεφοδιασμός ≤1000mA | ||||
4, 5, 6, 7, 8, 9 | NA |
Πίνακας επιλογής καναλιών
Ανώτατο κανάλι | Εισαγωγή | Ενεργό κανάλι | |||||||
το /RESET | D6 | D5 | D4 | D3 | D2 | D1 | D0 | ||
N=16 | 0 | Χ | Χ | Χ | Χ | Χ | Χ | Χ | 0 που επαναρυθμίζονται |
1 | Χ | Χ | Χ | 0 | 0 | 0 | 0 | COM → 1 | |
Χ | Χ | Χ | 0 | 0 | 0 | 1 | COM → 2 | ||
Χ | Χ | Χ | 0 | 0 | 1 | 0 | COM → 3 | ||
Χ | Χ | Χ | … | … | … | … | … | ||
Χ | Χ | Χ | 1 | 1 | 1 | 1 | COM → 16 | ||
N=128 | 0 | Χ | Χ | Χ | Χ | Χ | Χ | Χ | 0 που επαναρυθμίζονται |
1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | COM → 1 | |
0 | 0 | 0 | 0 | 0 | 0 | 1 | COM → 2 | ||
0 | 0 | 0 | 0 | 0 | 1 | 0 | COM → 3 | ||
… | … | … | … | … | … | … | … | ||
1 | 1 | 1 | 1 | 1 | 1 | 1 | COM → 128 |

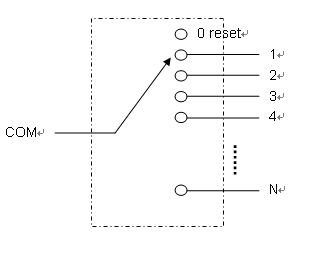

Οπτική διαδρομή

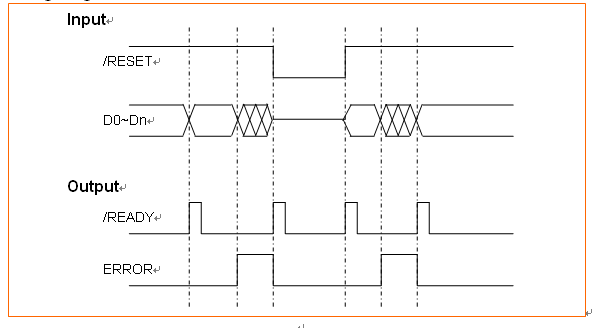

Διάγραμμα συγχρονισμού
Πληροφορίες διαταγής
Κανάλι | Τρόπος | Μήκος κύματος | Τύπος τάσης | Τύπος ινών | Διάμετρος ινών | Μήκος ινών | Συνδετήρας |
1~128 | S=SM M=MM |
85=850nm 13=1310nm 14=1490nm 15=1550nm 162= 1625nm 165=1650nm 13/15=1310/1550nm |
3=5V 5=12V |
5=50/125 6=62.5/125 9=9/125 X= άλλο |
25=250um 90=900um 20=2.0mm 30=3.0mm X= άλλο |
05=0.5m 10=1.0m 15=1.5m X=Other |
O=None 1=FC 2=SC 3=ST 4=LC |
