Όνομα Προϊόντος: | οπτικός μονωτής ινών | μήκος κύματος: | 1550nm |
---|---|---|---|
Τύπος: | Διπλό στάδιο | συσκευασία: | Σωλήνας από ανοξείδωτο χάλυβα |
Connector: | LC/SC/FC/ST (PC Ή APC) | εφαρμογή: | Συνδέσεις οπτικών ινών CATV |
Υψηλό φως: | Στοιχεία δικτύου οπτικών ινών,Στοιχεία σύνδεσης οπτικών ινών |

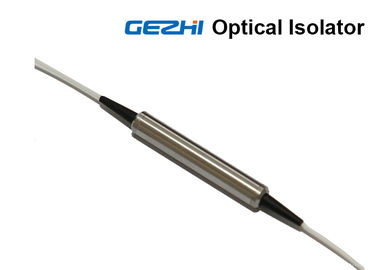

Τα διπλά προϊόντα σειράς σκηνικών μονωτών GEZHI Photonics 1x1 περιλαμβάνουν το μονωτή υψηλής δύναμης και τον κατευθυντήρα υψηλής δύναμης. Η σειρά μονωτών υψηλής δύναμης περιλαμβάνει τον ευθύγραμμο τύπο, επεκταθείς ακτίνα μονωτής, η ίνα μέσα και ο ελεύθερου χώρου έξω μονωτής και η ελεύθερου χώρου πόλωση υψηλής δύναμης μονωτών etc.1310/1480/1550nm που διατηρούν το μονωτή είναι ενός ίνας από ευθύγραμμου μονωτή τύπων. Χαρακτηρίζονται με τη χαμηλή απώλεια εισαγωγής, την υψηλή απομόνωση, το χειρισμό υψηλής δύναμης, την υψηλή επιστροφής απώλεια, την άριστες περιβαλλοντικές σταθερότητα και την αξιοπιστία. Είναι ιδανικοί για τις εφαρμογές λέιζερ και ενοργάνωσης ινών.
Ο διπλός σκηνικός οπτικός μονωτής GEZHI είναι μια παθητική συσκευή που επιτρέπει στο φως για να ταξιδεψει μόνο σε μια κατεύθυνση. Χρησιμοποιείται στις εφαρμογές για να αποτραπεί ανεπιθύμητος ανατροφοδοτεί στο σύστημα.
Χαρακτηριστικά γνωρίσματα:
Εφαρμογή
Προδιαγραφές
Παράμετρος | Προδιαγραφή | ||||
Λειτουργούν μήκος κύματος λγ (NM) | 1310.1480.1550 ή πελάτης | ||||
Τυποποιημένο μίνι μέγεθος μεγέθους | Τυποποιημένο μέγεθος | Μίνι μέγεθος | |||
Ενιαίο σκηνικό διπλό στάδιο | Ενιαίο στάδιο (w/o PMD) |
Ενιαίο στάδιο (με PMD) |
Διπλό στάδιο | Ενιαίο στάδιο | Διπλό στάδιο |
Απομόνωση (σε λc±15nm) 1 (DB) (λ.) | 32 | 32 | 46 | 30 | 46 |
Απομόνωση (σε λc±15nm) 2 (DB) (λ.) | 22 | 22 | 40 | 20 | 36 |
Απώλεια εισαγωγής (σε λγ) 2 (DB) (τύπος) | 0.4 | 0.4 | 0.5 | 0.4 | 0.6 |
Απώλεια εισαγωγής (σε λc±15nm) 1 (DB) (Max) | 0.6 | 0.6 | 0.7 | 0.6 | 0.8 |
Επιστροφής απώλεια (In/Out) (DB) (λ.) | 60/55 | 60/55 | 60/55 | 55/55 | 55/55 |
PDL (DB) (Max) | 0.05 | 0.05 | 0.05 | 0.1 | 0.1 |
PMD το (ps) (Max) | 0.25 | 0.05 | 0.05 | 0.25 | 0.05 |
Λειτουργούσα θερμοκρασία (℃) | -5 ~ +75 | ||||
Θερμοκρασία αποθήκευσης (℃) | -40 ~ 85 | ||||
Χειρισμός δύναμης (MW) | 500 | ||||
Διάσταση συσκευασίας (χιλ.) | Φ 5.5x 30 | Φ 5.5 X 35 | Φ 3.8 X.25 |
Οι προδιαγραφές μπορούν να αλλάξουν χωρίς ειδοποίηση.
Επάνω από την προδιαγραφή είναι για τη συσκευή χωρίς συνδετήρα.
Διαταγή των πληροφοριών:
ΧΧ | ΧΧ | Χ | Χ | Χ | Χ | ΧΧ |
Τύπος μονωτών | Μήκος κύματος | Βαθμός | Ύφος πλεξίδων | Μήκος ινών | Μέγεθος | In/Out συνδετήρας |
Στάδιο IS=Single χωρίς PMD Στάδιο IP=Single με PMD Στάδιο ID=Dual |
13=1310nm 14=1480nm 55=1550nm 59=1590nm 64=1064nm |
P=P βαθμός |
1=Bare ίνα σακάκι 2=900um |
1=1.0m 2=1.5m 3=2.0m μήκος 4=Custom |
Μέγεθος S=Standard Μέγεθος M=Mini |
0=none 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST 6=LC |
Διαστάσεις
