Όνομα Προϊόντος: | 1x4 οπτικός θραύστης | μήκος κύματος: | 1260~1620nm |
---|---|---|---|
Τύπος: | 1x4 | συσκευασία: | Σωλήνας από ανοξείδωτο χάλυβα |
Connector: | sc/upc | εφαρμογή: | GPON/EPON σύστημα |
Υψηλό φως: | θραύστης ακτίνων οπτικών ινών,οπτικών ινών μοιράσετε |

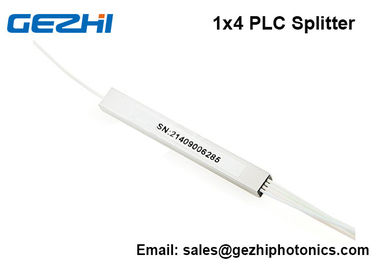

Ο θραύστης PLC GEZHI είναι ένας plannar θραύστης κυκλωμάτων lightwave που χρησιμοποιείται ως μέρος του παθητικού οπτικού δικτύου το (EPON) Ethernet. Του επίσης ένα παθητικό συστατικό που συνδέει OLT με ONU. Το fuction του πρόκειται να διανείμει τα στοιχεία και να ενσωματώσει τα στοιχεία ανερχόμενων ζεύξεων.
Ο οπτικός θραύστης GEZHI έρχεται με τους λιμένες μιας ίνας ανερχόμενων ζεύξεων. Τα οπτικά σήματα από το λιμένα ινών κατιουσών συνδέσεων διανέμονται στο μόνο λιμένα ινών ανερχόμενων ζεύξεων.
Όταν τα οπτικά σήματα διαβιβάζονται από έναν λιμένα ινών ανερχόμενων ζεύξεων στους λιμένες ινών κατιουσών συνδέσεων, την οπτική δύναμη θα χαμηλώσουν, και αντίστροφα. Η δύναμη οπτικών σημάτων από όλους τους λιμένες ινών downlnk μπορεί να είναι η ίδια ή διαφορετική.
Ο θραύστης PLC τοποθετείται σε ένα κιβώτιο διανομής ινών στο εσωτερικό ή υπαίθρια. Δεύτερος-leverl-δευτερευόντως ή ο πολλαπλής στάθμης θραύστης υποστηρίζεται σε περίπτωση ανεπαρκούς ίνας ή η διασκορπισμένη διανομή MDU.
Αυτός ο εξοπλισμός επικοινωνίας οπτικών ινών υποστηρίζει τη μέγιστη χωρίζοντας αναλογία στις 1:32. Έχει τα πολυάριθμα πλεονεκτήματα όπως το μικρό μέγεθος, η ευρεία απώλεια εισαγωγής σειράς μήκους κύματος χαμηλή, χαμηλό PDL, η υψηλή επιστροφής απώλεια, η ομοιόμορφη χωρίζοντας αναλογία και περισσότεροι.
Χαρακτηριστικά γνωρίσματα:
Εφαρμογή

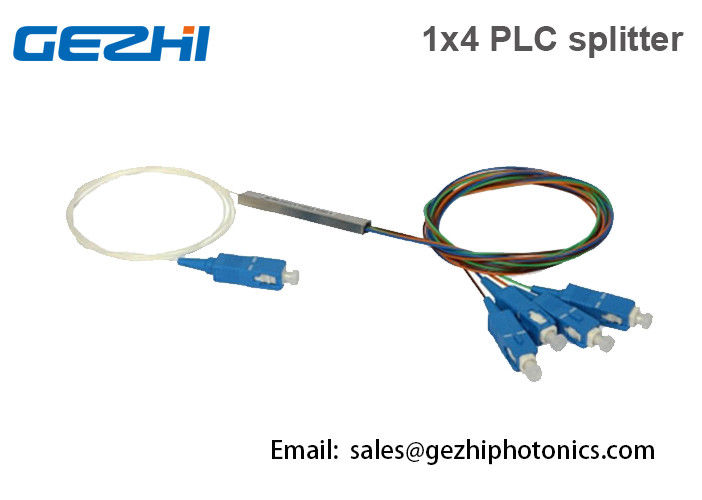

1x4 θραύστης PLC με την προδιαγραφή SC/PC
Παράμετροι | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | |
Λειτουργούν μήκος κύματος (NM) | 1260~1650 | |||||||
Τύπος ινών | G657A1 ή πελάτης που διευκρινίζεται | |||||||
Απώλεια εισαγωγής (DB) (βαθμός P/S) | 3.8/4.0 | 7.2/7.4 | 10.3/10.7 | 13.5/13.7 | 16.5/16.9 | 20.5/21.0 | 23.8/24.2 | |
Ομοιομορφία απώλειας (DB) | 0,4 | 0,6 | 0,8 | 1.0 | 1.5 | 2.0 | 2.5 | |
Εξαρτώμενη απώλεια πόλωσης (DB) | 0,1 | 0,1 | 0,1 | 0,20 | 0,25 | 0,30 | 0,4 | |
Επιστροφής απώλεια (DB) (βαθμός P/S) | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | |
Κατευθυντικότητα το (dB) | 55 | 55 | 55 | 55 | 55 | 55 | 55 | |
Εξαρτώμενη απώλεια μήκους κύματος (DB) | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 | 0,5 | 0,5 | |
Σταθερότητα θερμοκρασίας (- 40~85 ℃) (DB) |
0,4 | 0,4 | 0,4 | 0,5 | 0,5 | 0,5 | 0,5 | |
Λειτουργούσα θερμοκρασία (℃) | -40~80 | |||||||
Θερμοκρασία αποθήκευσης (℃) | -40~85 | |||||||
Διάσταση συσκευών (χιλ.) | 40×4×4 | 40×4×4 | 40×4×4 | 50×7×4 | 50×7×4 | 60×12×4 | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | |
Διάσταση ενότητας (χιλ.) | 100×80×10 | 120×80×18 | 141×115×18 | |||||
Διάσταση μίνι-ενότητας (χιλ.) | 60×4×4 | 60×7×4 | 60×7×4 | 60×12×4 | 80×20×6 | 100×40×6 | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |

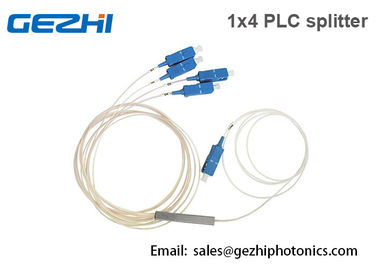

1x4 θραύστης PLC με τις διαστάσεις συνδετήρων SC/UPC
Συσκευασία
Διαταγή των πληροφοριών
PLCS | - | - | - | - | - | - | - |
Δομή |
Ίνα Τύπος |
Συσκευασία | Εισαγωγή | Παραγωγή | Μήκος | Συνδετήρας | |
Δομή | 0101=1x1, 0202=2x2,…, 0164=1x64, 0264=2x64 | ||||||
Τύπος ινών | 1=G652D, 2=G657A1, 3=G657A2 | ||||||
Διάσταση συσκευασίας | Α1, A2,… A12, Δ, Ε, Φ, Κ, U, Γ, Γ, Τ, Ρ, Χ | ||||||
Τύπος εισαγωγής |
B=250μm γυμνή ίνα, χαλαρός σωλήνας L=900µm, S=2.0mm, R=3.0mm, 0=Adapter |
||||||
Τύπος παραγωγής |
B=250μm γυμνή ίνα, L=900µm χαλαρός σωλήνας, S=2.0mm, R=3.0mm, F=splitter, 0=Adapter |
||||||
Μήκος πλεξίδων |
05=0.5m, 10=1.0m, 100=100m, 0=Adapter, παραγωγή 15/10=1.5m input/1.0m, X=Others |
||||||
Τύπος συνδετήρων |
FU=FC/UPC, FA=FC/APC, SU=SC/UPC, SA=SC/APC, ST=ST/UPC, LU=LC/UPC, LA=LC/APC, MPA=MPO/APC, FU/FA=FC/UPC εισαγμένη/παραγωγή FC/APC, 00=None, X=Others |
