Όνομα Προϊόντος: | Οπτικών ινών Splitter | μήκος κύματος: | 1260~1620nm |
---|---|---|---|
Τύπος: | 1X8 | συσκευασία: | Σωλήνας από ανοξείδωτο χάλυβα |
Connector: | SC/APC | εφαρμογή: | ΩΧΡΏΝ και μετρό δίκτυα του τοπικού LAN, |
Υψηλό φως: | Οπτικών Ινών PLC Splitter,οπτικών ινών μοιράσετε |
Single-Mode ίνα G.657A1, 900μm εισόδου-εξόδου, 1260-1650nm, τακτοποίηση για το υπαίθριο κιβώτιο διανομής ινών
Ο επίπεδος θραύστης του (PLC) κυκλωμάτων lightwave είναι ένας τύπος οπτικής διοικητικής συσκευής δύναμης που κατασκευάζεται χρησιμοποιώντας την οπτική τεχνολογία κυματοδηγού πυριτίου για να διανείμει τα οπτικά σήματα από το κεντρικό γραφείο το (CO) στις πολλαπλάσιες θέσεις προϋποθέσεων.
Ο θραύστης PLC Blockless έχει την ισχυρότερη προστασία ινών από το γυμνό θραύστη ινών, ο οποίος είναι ένα αποτέλεσμα μικρογράφησης του θραύστη κασετών. Χρησιμοποιείται κυρίως για τα διάφορα κιβώτια σύνδεσης και διανομής ή τα γραφεία δικτύων.
Χαρακτηριστικά γνωρίσματα | Εφαρμογή |
blockless θραύστης PLC 1×8, συνδετήρας SC/APC | Διανομή οπτικών σημάτων |
ITU G.657A1 900μm για την ίνα εισόδου-εξόδου | Μεταδόσεις στοιχείων |
Χαμηλή απώλεια ≤ 10.7dB εισαγωγής | Σύστημα του τοπικού LAN και CATV |
Χαμηλή εξαρτώμενη απώλεια το (PDL) ≤ 0.3dB πόλωσης | Επέκταση FTTX |
Λειτουργούν εύρος ζώνης: 1260 - 1650nm | Δίκτυο FTTH |
Συμπαγές σχέδιο, κατάλληλο για την εγκατάσταση στους οπτικούς εξοπλισμούς | Παθητικά οπτικά δίκτυα το (PON) |
Ευρεία λειτουργούσα θερμοκρασία: -40 - 85°C, εφαρμογές βιομηχανικά τυποποιημένων υποστήριξης | Μέτρηση του συστήματος και του συστήματος λέιζερ |
Υψηλές αξιοπιστία και σταθερότητα, Telecordia GR-1221/1209 υποχωρητικό | Συστήματα DWDM και CWDM |

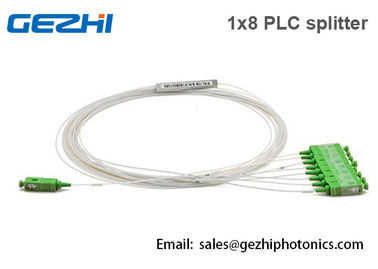

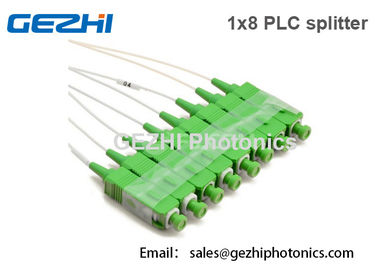

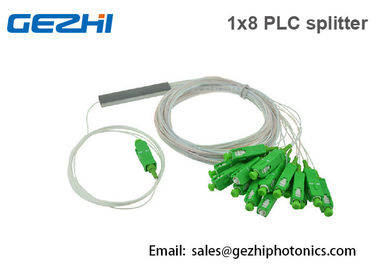

1x8 θραύστης PLC με την προδιαγραφή SC/APC
Παράμετροι | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | |
Λειτουργούν μήκος κύματος (NM) | 1260~1650 | |||||||
Τύπος ινών | G657A1 ή πελάτης που διευκρινίζεται | |||||||
Απώλεια εισαγωγής (DB) (βαθμός P/S) | 3.8/4.0 | 7.2/7.4 | 10.3/10.7 | 13.5/13.7 | 16.5/16.9 | 20.5/21.0 | 23.8/24.2 | |
Ομοιομορφία απώλειας (DB) | 0,4 | 0,6 | 0,8 | 1.0 | 1.5 | 2.0 | 2.5 | |
Εξαρτώμενη απώλεια πόλωσης (DB) | 0,1 | 0,1 | 0,1 | 0,20 | 0,25 | 0,30 | 0,4 | |
Επιστροφής απώλεια (DB) (βαθμός P/S) | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | |
Κατευθυντικότητα το (dB) | 55 | 55 | 55 | 55 | 55 | 55 | 55 | |
Εξαρτώμενη απώλεια μήκους κύματος (DB) | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 | 0,5 | 0,5 | |
Σταθερότητα θερμοκρασίας (- 40~85 ℃) (DB) |
0,4 | 0,4 | 0,4 | 0,5 | 0,5 | 0,5 | 0,5 | |
Λειτουργούσα θερμοκρασία (℃) | -40~80 | |||||||
Θερμοκρασία αποθήκευσης (℃) | -40~85 | |||||||
Διάσταση συσκευών (χιλ.) | 40×4×4 | 40×4×4 | 40×4×4 | 50×7×4 | 50×7×4 | 60×12×4 | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | |
Διάσταση ενότητας (χιλ.) | 100×80×10 | 120×80×18 | 141×115×18 | |||||
Διάσταση μίνι-ενότητας (χιλ.) | 60×4×4 | 60×7×4 | 60×7×4 | 60×12×4 | 80×20×6 | 100×40×6 | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |

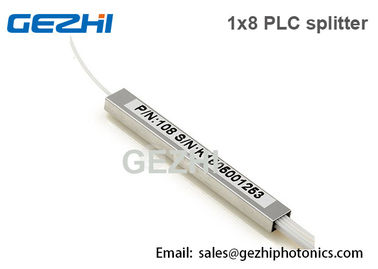

1x8 θραύστης PLC με τις διαστάσεις συνδετήρων SC/APC
Συσκευασία
Όνομα της δοκιμής
|
Όρος
|
Διάρκεια
|
Γήρανση υγρασίας θερμοκρασίας
|
85°C και 85% RH
|
7 ημέρες
|
Δόνηση
|
10 - 55Hz, διπλό εύρος 1.52mm, σε τρεις άξονες
|
1 ώρα
|
Συστατικός αντίκτυπος
|
Αντίκτυπος δοκιμής 500g (μάζα ≤ 0.125kg), 1ms, μισός σφυγμός ημιτόνου
|
2 επιδράσεις
|
Δοκιμή ανακύκλωσης θερμοκρασίας
|
-40 - 70°C, ποσοστό κεκλιμένων ραμπών: 1°C το /min, κατοικεί χρόνος > 15min
|
10 κύκλοι
|
Ανακύκλωση υγρασίας θερμοκρασίας
|
-40 - 85°C, μεταξύ 10°C και 23°C - 85% RH, σε 85°C - 20%RH,
μεταξύ °C και 85°C - διατηρήστε μια γραμμική αλλαγή στο RH, κάτω από 10°C - ανεξέλεγκτο RH |
14 ημέρες
|
Βύθιση νερού
|
43 ± 2°C, pH 5,5 ± 0,5
|
7 ημέρες
|
Δευτερεύουσα δοκιμή τραβήγματος ινών
|
φορτίο 0,23 κλ, 90° γωνία, 2 κατευθύνσεις
|
5 δευτερόλεπτα
|
Δευτερεύουσα δοκιμή τραβήγματος ινών
|
Φορτίο 0,45 κλ για την ενιαία ίνα εισαγωγής, φορτίο 1,5 κλ για 8 αποτελέσματα κορδελλών ινών
|
5 δευτερόλεπτα
|
PLC
|
Λιμένας Configutation
|
Ύφος συσκευασίας
|
Διάμετρος ινών
(Εισόδου-εξόδου) |
Συνδετήρας
(Εισόδου-εξόδου) |
Μήκος πλεξίδων
|
PLC=PLC θραύστης
|
102=1×2
|
Σωλήνας ST=Steel, γυμνή ίνα
|
25=250μm
|
NO=None
|
15=1.5m
|
|
104=1×4
|
Ενότητα MM=Mini
|
90=900μm
|
SCA=SC/APC
|
20=2.0m
|
|
108=1×8
|
Fan-out FO=With
|
20=2.0mm
|
SCU=SC/UPC
|
30=3.0m
|
|
116=1×16
|
Κιβώτιο ABS ABS=Pigtailed
|
30=3.0mm
|
LCA=LC/APC
|
XX=Customized
|
|
132=1×32
|
Βυσματωτός τύπος MP=Mini
|
|
LCU=LC/UPC
|
|
|
164=1×64
|
LGX=Standard LGX
|
|
FCA=FC/APC
|
|
|
202=2×2
|
TR=Mounted σε έναν δίσκο συναρμογών ινών
|
|
FCU=FC/UPC
|
|
|
204=2×4
|
Ράφι 1U=1U 19 το» τοποθετεί τα πλαίσια
|
|
STA=ST/APC
|
|
|
208=2×8
|
|
|
STU=ST/UPC
|
|
|
216=2×16
|
|
|
X=Customized
|
|
|
232=2×32
|
|
|
|
|
|
264=2×64
|
|
|
|
|
