Όνομα Προϊόντος: | 1*8 θραύστης οπτικής ίνας | μήκος κύματος: | 1260~1620nm |
---|---|---|---|
Τύπος: | 1X8 | συσκευασία: | Τύπος Blocknes |
Connector: | SC/PC | εφαρμογή: | Ίνα στο σημείο (FTTX) |
Υψηλό φως: | θραύστης ακτίνων οπτικών ινών,οπτικών ινών μοιράσετε |
♦ Τα συστατικά μέσω TLC-επικυρωμένος, προσαρμόζονται σε YD1117-2001
Εφαρμογές θραυστών PLC ινών:
♦ Ίνα στο σημείο (FTTX)
♦ Ίνα στο σπίτι το (FTTH)
♦ Παθητικά οπτικά δίκτυα (PON)
♦ Δίκτυα τοπικής περιοχής το (LAN)
♦ Καλωδιακή τηλεόραση το (CATV)
♦ Εξοπλισμός δοκιμής

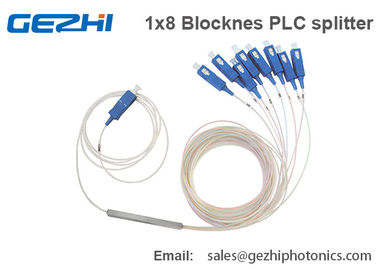

1x8 θραύστης PLC με την προδιαγραφή SC/PC
Παράμετροι | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | |
Λειτουργούν μήκος κύματος (NM) | 1260~1650 | |||||||
Τύπος ινών | G657A1 ή πελάτης που διευκρινίζεται | |||||||
Απώλεια εισαγωγής (DB) (βαθμός P/S) | 3.8/4.0 | 7.2/7.4 | 10.3/10.7 | 13.5/13.7 | 16.5/16.9 | 20.5/21.0 | 23.8/24.2 | |
Ομοιομορφία απώλειας (DB) | 0,4 | 0,6 | 0,8 | 1.0 | 1.5 | 2.0 | 2.5 | |
Εξαρτώμενη απώλεια πόλωσης (DB) | 0,1 | 0,1 | 0,1 | 0,20 | 0,25 | 0,30 | 0,4 | |
Επιστροφής απώλεια (DB) (βαθμός P/S) | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | |
Κατευθυντικότητα το (dB) | 55 | 55 | 55 | 55 | 55 | 55 | 55 | |
Εξαρτώμενη απώλεια μήκους κύματος (DB) | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 | 0,5 | 0,5 | |
Σταθερότητα θερμοκρασίας (- 40~85 ℃) (DB) |
0,4 | 0,4 | 0,4 | 0,5 | 0,5 | 0,5 | 0,5 | |
Λειτουργούσα θερμοκρασία (℃) | -40~80 | |||||||
Θερμοκρασία αποθήκευσης (℃) | -40~85 | |||||||
Διάσταση συσκευών (χιλ.) | 40×4×4 | 40×4×4 | 40×4×4 | 50×7×4 | 50×7×4 | 60×12×4 | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | |
Διάσταση ενότητας (χιλ.) | 100×80×10 | 120×80×18 | 141×115×18 | |||||
Διάσταση μίνι-ενότητας (χιλ.) | 60×4×4 | 60×7×4 | 60×7×4 | 60×12×4 | 80×20×6 | 100×40×6 | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |

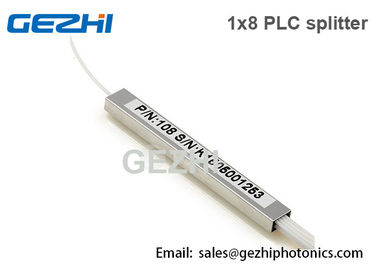

1x8 θραύστης PLC με τις διαστάσεις συνδετήρων SC/PC
Όνομα της δοκιμής
|
Όρος
|
Διάρκεια
|
Γήρανση υγρασίας θερμοκρασίας
|
85°C και 85% RH
|
7 ημέρες
|
Δόνηση
|
10 - 55Hz, διπλό εύρος 1.52mm, σε τρεις άξονες
|
1 ώρα
|
Συστατικός αντίκτυπος
|
Αντίκτυπος δοκιμής 500g (μάζα ≤ 0.125kg), 1ms, μισός σφυγμός ημιτόνου
|
2 επιδράσεις
|
Δοκιμή ανακύκλωσης θερμοκρασίας
|
-40 - 70°C, ποσοστό κεκλιμένων ραμπών: 1°C το /min, κατοικεί χρόνος > 15min
|
10 κύκλοι
|
Ανακύκλωση υγρασίας θερμοκρασίας
|
-40 - 85°C, μεταξύ 10°C και 23°C - 85% RH, σε 85°C - 20%RH,
μεταξύ °C και 85°C - διατηρήστε μια γραμμική αλλαγή στο RH, κάτω από 10°C - ανεξέλεγκτο RH |
14 ημέρες
|
Βύθιση νερού
|
43 ± 2°C, pH 5,5 ± 0,5
|
7 ημέρες
|
Δευτερεύουσα δοκιμή τραβήγματος ινών
|
φορτίο 0,23 κλ, 90° γωνία, 2 κατευθύνσεις
|
5 δευτερόλεπτα
|
Δευτερεύουσα δοκιμή τραβήγματος ινών
|
Φορτίο 0,45 κλ για την ενιαία ίνα εισαγωγής, φορτίο 1,5 κλ για 8 αποτελέσματα κορδελλών ινών
|
5 δευτερόλεπτα
|
PLC
|
Λιμένας Configutation
|
Ύφος συσκευασίας
|
Διάμετρος ινών
(Εισόδου-εξόδου) |
Συνδετήρας
(Εισόδου-εξόδου) |
Μήκος πλεξίδων
|
PLC=PLC θραύστης
|
102=1×2
|
Σωλήνας ST=Steel, γυμνή ίνα
|
25=250μm
|
NO=None
|
15=1.5m
|
|
104=1×4
|
Ενότητα MM=Mini
|
90=900μm
|
SCA=SC/APC
|
20=2.0m
|
|
108=1×8
|
Fan-out FO=With
|
20=2.0mm
|
SCU=SC/UPC
|
30=3.0m
|
|
116=1×16
|
Κιβώτιο ABS ABS=Pigtailed
|
30=3.0mm
|
LCA=LC/APC
|
XX=Customized
|
|
132=1×32
|
Βυσματωτός τύπος MP=Mini
|
|
LCU=LC/UPC
|
|
|
164=1×64
|
LGX=Standard LGX
|
|
FCA=FC/APC
|
|
|
202=2×2
|
TR=Mounted σε έναν δίσκο συναρμογών ινών
|
|
FCU=FC/UPC
|
|
|
204=2×4
|
Ράφι 1U=1U 19 το» τοποθετεί τα πλαίσια
|
|
STA=ST/APC
|
|
|
208=2×8
|
|
|
STU=ST/UPC
|
|
|
216=2×16
|
|
|
X=Customized
|
|
|
232=2×32
|
|
|
|
|
|
264=2×64
|
|
|
|
|
