Όνομα Προϊόντος: | Οπτικός κυκλοφορητής | μήκος κύματος: | 1310/1550nm |
---|---|---|---|
Τύπος Fiber: | 900um | Connector: | LC/SC/FC/ST (PC Ή APC) |
συσκευασία: | Σωλήνας από ανοξείδωτο χάλυβα | Τύπος: | λιμένας 3 |
Υψηλό φως: | Στοιχεία δικτύου οπτικών ινών,τμήματα καλωδίων οπτικών ινών |

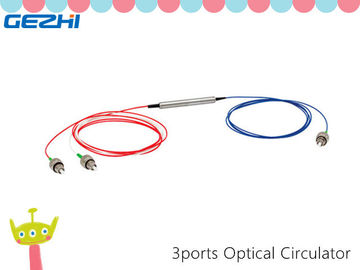

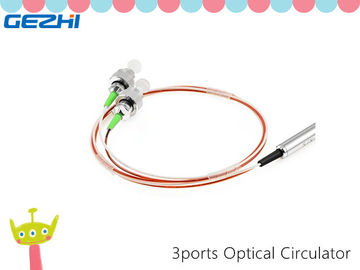

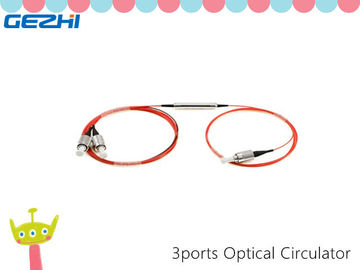

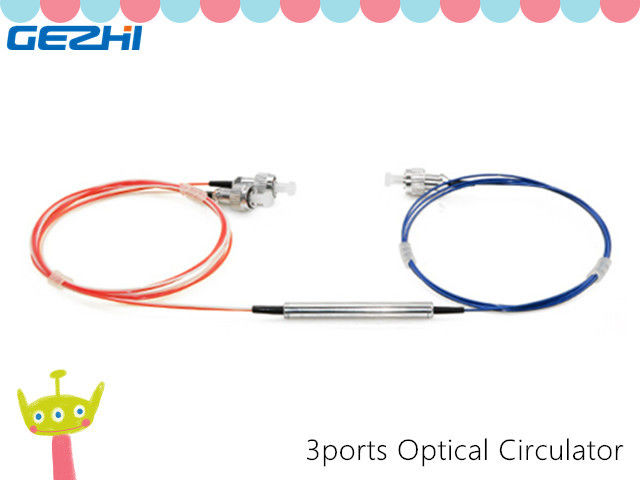

3 αναίσθητος οπτικός κυκλοφορητής πόλωσης τμημάτων οπτικών ινών λιμένων 1310/1550nm
Περιγραφή
Ο οπτικός κυκλοφορητής 3ports GEZHI επιτρέπει στο φως για να ταξιδεψει μόνο σε μια κατεύθυνση. Ένα σήμα που εισάγεται στο λιμένα 1 θα βγεί το λιμένα 2 με την ελάχιστη απώλεια, ενώ ένα σήμα που μπαίνει στο λιμένα 2 θα βγεί το λιμένα 3 με την ελάχιστη απώλεια. Ο ελαφρύς εισγμένος λιμένας 2 δοκιμάζει μια απώλεια μεγάλου ποσού στο λιμένα 1, και το φως που μπαίνει στο λιμένα 3 δοκιμάζει μια απώλεια μεγάλου ποσού στους λιμένες 2 και 1. Οι οπτικοί κυκλοφορητές είναι μη-αμοιβαίες συσκευές. Αυτό σημαίνει ότι οποιεσδήποτε αλλαγές στις ιδιότητες του φωτός που προκαλείται με τη διάβαση μέσω της συσκευής δεν αντιστρέφονται με το ταξίδι στην αντίθετη κατεύθυνση.
Ο οπτικός κυκλοφορητής χρησιμοποιείται ευρέως στα προηγμένα συστήματα επικοινωνιών και τα ίνα-οπτικά συστήματα αισθητήρων.
Χαρακτηριστικά
Εφαρμογές
Διάγραμμα εφαρμογής
Κυκλοφορητής που χρησιμοποιείται για να ρίξει ένα οπτικό κανάλι από ένα σύστημα DWDM που χρησιμοποιεί ένα κιγκλίδωμα Bragg ινών.
Όπως η εικόνα παρουσιάζει: Τα κανάλια εισαγωγής DWDM συνδέονται στο λιμένα 1 της συσκευής με μια συσκευή FBG που συνδέεται με το λιμένα 2. Το ενιαίο μήκος κύματος που απεικονίζεται από το FBG κατόπιν επανεισέρχεται τον κυκλοφορητή στο λιμένα 2 και καθοδηγείται αναλόγως στο λιμένα 3. Τα υπόλοιπα σήματα περνούν μέσω του FBG και της εξόδου στη τοπ ίνα.
Ο κυκλοφορητής μπορεί να χρησιμοποιηθεί για να στείλει τα οπτικά σήματα μέσω μιας ενιαίας ίνας σε δύο κατευθύνσεις.
Όπως η εικόνα παρουσιάζει: Ένας κυκλοφορητής βρίσκεται και στις δύο άκρες της ίνας. Κάθε κυκλοφορητής λειτουργεί για να προσθέσει ένα σήμα σε μια κατεύθυνση αφαιρώντας το σήμα σε άλλη. Δείτε το παράδειγμα στο αριστερό.
Προδιαγραφές
Παράμετρος | Βαθμός Π | |
Διαμόρφωση | Λιμένας 1 στο λιμένα 2 στο λιμένα 3 | |
Μήκος κύματος λειτουργίας (NM) | 1310±30 ή 1550±30 ή 1585±30 | |
Απομόνωση (DB) | Χαρακτηριστικός | 0,6 |
Μέγιστος | 0,8 | |
Χαρακτηριστική απομόνωση (DB) | ≥50 | |
Ελάχιστη απομόνωση (DB) | ≥40 | |
Διαγώνια συζήτηση (DB) | ≥50 | |
Εξαρτώμενη απώλεια πόλωσης (DB) | <0> | |
Διασπορά τρόπου πόλωσης | <0> | |
Επιστροφής απώλεια (DB) | ≥50 | |
Χειρισμός δύναμης (MW) | 500 | |
Θερμοκρασία Opterating (℃) | -10~+75 | |
Διάσταση συσκευασίας (χιλ.) | Φ5.5xL50 ή Φ5.5xL63 |
Οι προδιαγραφές μπορούν να αλλάξουν χωρίς προειδοποίηση.
Επάνω από την προδιαγραφή είναι για τη συσκευή χωρίς συνδετήρα.
