Όνομα προϊόντων: | Οπτικές ίνες DWDM | Συνδετήρας: | LC/UPC |
---|---|---|---|
Καλώδιο: | 2.0mm | Μήκος: | 1.0meter |
Λιμένας: | 1x16 | Wavelenth: | C21~C36 |
Υψηλό φως: | πομποδέκτης οπτικών ινών SFP,ενότητες πομποδεκτών SFP |

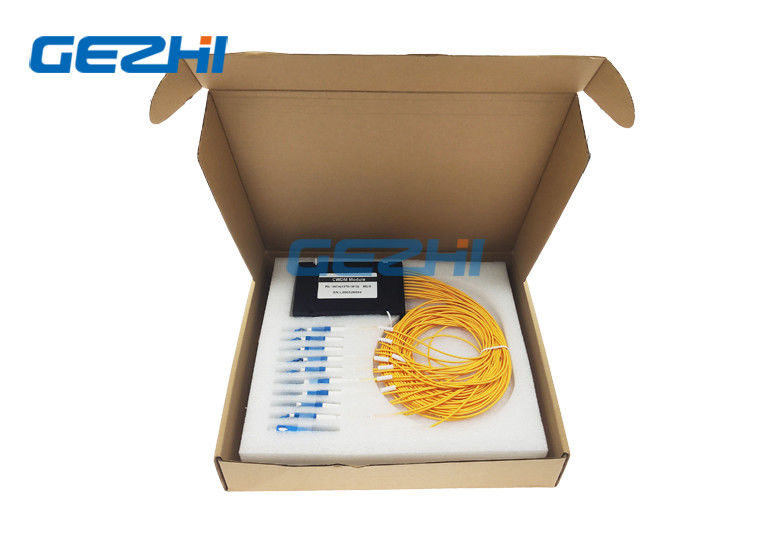

Ενότητα 16 οπτικών ινών DWDM καναλιών
Οι ενότητες DWDM συνδυάζουν ή χωρίζουν τα ιδιαίτερα μήκη κύματος σε μια ενιαία ίνα και είναι ιδέα για τις τηλεπικοινωνίες και τη δικτύωση. ITU τυποποιημένο 0.8nm/1.6nm χρήσης τεχνολογίας DWDM που χωρίζει κατά διαστήματα μεταξύ των μηκών κύματος, από 1529.55nm σε 1560.61nm.
Η ενότητα DWDM χρησιμοποιεί το λεπτό επίστρωμα και τεχνολογία συσκευασίας οπτικής μικροϋπολογιστών, είναι διαθέσιμοι σε δύο κύριες διαμορφώσεις: Οι ενότητες πολυδιαυλωτών/αποπολυπλεκτών DWDM (Mux/Demux) και DWDM προσθέτουν/ρίχνουν τις ενότητες πολυδιαυλωτών (OADM).
Χαρακτηριστικά γνωρίσματα |
Εφαρμογές |
|
|
Προδιαγραφή ενότητας 16 οπτικών ινών DWDM καναλιών
Στοιχείο | Παράμετρος | |||
Κεντρικό μήκος κύματος (NM) | ITUGrid | |||
Χαρακτηριστικά γνωρίσματα προϊόντων | Mux ή Demux ή Mux&Demux | |||
Πίσσα καναλιών (NM) | 100G | 200G | ||
Passband καναλιών (@ εύρος ζώνης -0.5db (NM) | >0,3 | >0,5 | ||
Αριθμός καναλιών (CH) | 4 | 8 | 16 | |
Απώλεια εισαγωγής (DB) | ≤1.8 | ≤2.5 | ≤4.5 | |
Λειότητα καναλιών (DB) | ≤0.5 | ≤0.5 | ≤0.5 | |
Απομόνωση (DB) παρακείμενη | >30 | >30 | >30 | |
Απομόνωση (DB) μη-παρακείμενη | >45 | >45 | >45 | |
Πόλωση-εξαρτώμενη απώλεια (DB) | <0> | |||
Διασπορά τρόπου πόλωσης (CP) | <0> | |||
Κατευθυντικότητα (DB) | >50 | |||
Επιστροφής απώλεια (DB) | >45 | |||
Τύπος συνδετήρων | LC/UPC ή πελάτης που διευκρινίζεται | |||
Μέγιστη δύναμη (MW) | 500 | |||
Θερμοκρασία εργασίας (℃) | -20~75 | |||
Θερμοκρασία αποθήκευσης (℃) | -40~85 | |||
Τύπος συσκευασίας (χιλ.) | Κιβώτιο ABS, κασέτα LGX, ράφι ή προσαρμοσμένος | |||
Μέγεθος συσκευασίας (χιλ.) | LGX: 201x256x44 ή 155x100x29 | |||
Κιβώτιο: 100x80x10 ή 120x80x18 ή 141x120x28 | ||||
Ράφι: 1U: 484x260x44 ή 2U: 482x260x88 |
Τα κανάλια απαριθμούν: Στο πλέγμα ITU στην γ-ταινία
Κανάλι | (Ghz) | Μήκος κύματος (NM) | Κανάλι | (Ghz) | Μήκος κύματος (NM) |
C21 | 192100 | 1560.61 | C41 | 194100 | 1544.53 |
C22 | 192200 | 1559.79 | C42 | 194200 | 1543.73 |
C23 | 192300 | 1558.98 | C43 | 194300 | 1542.94 |
C24 | 192400 | 1558.17 | C44 | 194400 | 1542.14 |
C25 | 192500 | 1557.36 | C45 | 194500 | 1541.35 |
C26 | 192600 | 1556.55 | C46 | 194600 | 1540.56 |
C27 | 192700 | 1555.75 | C47 | 194700 | 1539.77 |
C28 | 192800 | 1554.94 | C48 | 194800 | 1538.98 |
C29 | 192900 | 1554.13 | C49 | 194900 | 1538.19 |
C30 | 193000 | 1553.33 | C50 | 195000 | 1537.40 |
C31 | 193100 | 1552.52 | C51 | 195100 | 1536.61 |
C32 | 193200 | 1551.72 | C52 | 195200 | 1535.82 |
C33 | 193300 | 1550.92 | C53 | 195300 | 1535.04 |
C34 | 193400 | 1550.12 | C54 | 195400 | 1534.25 |
C35 | 193500 | 1549.32 | C55 | 195500 | 1533.47 |
C36 | 193600 | 1548.51 | C56 | 195600 | 1532.68 |
C37 | 193700 | 1547.72 | C57 | 195700 | 1531.90 |
C38 | 193800 | 1546.92 | C58 | 195800 | 1531.12 |
C39 | 193900 | 1546.12 | C59 | 195900 | 1530.33 |
C40 | 194000 | 1545.32 | C60 | 196000 | 1529.55 |
C61 | 196100 | 1528.77 |
Ενότητα 16 οπτικών ινών DWDM καναλιών που διατάζει τις πληροφορίες
Διάστημα καναλιών | Διαμόρφωση | Αριθ. των καναλιών | Τύπος ινών | Μήκος ινών | Συνδετήρας | Συσκευασία |
1=100GHz 2=200GHz |
M=Mux D=Demux MD=Mux+Demux X= που προσαρμόζεται |
04=4Channel 08=8Channel …… 16=16Channel 18=18Channel X= που προσαρμόζεται |
0=250um 1=900um 2=2.0mm 3=3.0mm X= που προσαρμόζεται |
0=0.5m 1=1m 2=1.5m 3=2m X= που προσαρμόζεται |
0=None SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC LP=LC/UPC LA=LC/APC X= που προσαρμόζεται
|
A=ABS κιβώτιο L=LGX κιβώτιο R1=1U19» το ράφι τοποθετεί X= που προσαρμόζεται |
