Όνομα προϊόντων: | SM οπτικοί διακόπτες | Μήκος κύματος: | SM 1260~1650nm |
---|---|---|---|
Τύπος: | Να μη-κλείσει με το μάνταλο | Καλώδιο: | 900um χαλαρός σωλήνας |
Μήκος: | 1,0 μέτρο | Συνδετήρας: | LC/UPC |
Υψηλό φως: | SFP οπτικοί πομποδέκτες,πομποδέκτης οπτικών ινών SFP |

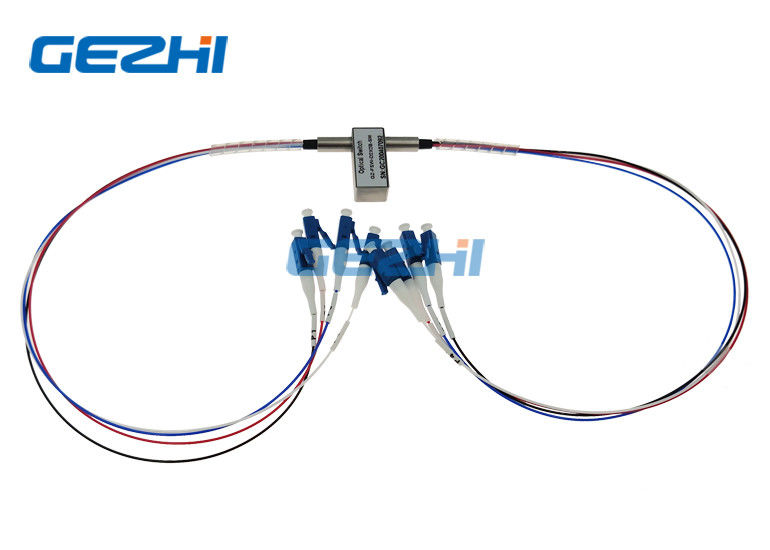

Διπλοί οπτικοί διακόπτες παράκαμψης SM 2x2
Η διπλή 2x2 παράκαμψη SM GEZHI που οι οπτικοί διακόπτες είναι οπτικά συστατικά 2 δηλώνει την οπτική διαδρομή.
Χαρακτηριστικά γνωρίσματα
|
Εφαρμογές
|
Προδιαγραφή
Παράμετροι | Gz-D2×2B | ||
Σειρά μήκους κύματος | NM | 850±40/1300±40 | 1260~1650 |
Λειτουργία avelength | NM | 850/1300 | 1310/1490/1550/1625/1650 |
Απώλεια εισαγωγής | DB | Τύπος: 1.0 Max: 1.5 | Τύπος: 1.0 Max: 1.5 |
Επιστροφής απώλεια | DB | MM≥30 SM≥50 | |
Λογομαχία | DB | MM≥35 SM≥55 | |
PDL | DB | ≤0.05 | |
WDL | DB | ≤0.25 | |
TDL | DB | ≤0.25 | |
Επανάληψη | DB | ≤±0.02 | |
Παροχή ηλεκτρικού ρεύματος | β | 3.0 ή 5.0 | |
Διάρκεια ζωής | χρόνοι | ≥107 | |
Χρόνος διακοπτών | κα | ≤8 | |
Δύναμη μετάδοσης | MW | ≤500 | |
Λειτουργούσα θερμοκρασία | ℃ | -20~+70 | |
Θερμοκρασία αποθήκευσης | ℃ | -40~+85 | |
Βάρος | γ | 16 | |
Διάσταση | χιλ. | (L) (W) 12.0× (Χ) 8,2 η προσαρμογή 27.0× είναι διαθέσιμη. |
Οπτική διαδρομή
Θέση μια | Θέση δύο |
Apllication
Καρφίτσες
Τύπος | Κράτος | Καθορισμός καρφιτσών | Δύναμη | Έλεγχος όρου | ||||||
D2x2B | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
Να μη-κλείσει με το μάνταλο | Α |
P1-P3 P1'-P3 |
-- | -- | -- | -- | Κλείστε | Ανοικτός | Ανοικτός | Κλείστε |
Β |
P1-P4, P2-P3 P1'-P4, P2'-P3 |
V+ | -- | -- | GND | Ανοικτός | Κλείστε | Κλείστε | Ανοικτός | |
Να κλείσει με το μάνταλο | Α |
P1-P3 P1'-P3 |
-- | -- | GND | V+ | Κλείστε | Ανοικτός | Ανοικτός | Κλείστε |
Β | P1-P4, P2-P3 | V+ | GND | -- | -- | Ανοικτός | Κλείστε | Κλείστε | Ανοικτός |
Διάσταση
Πληροφορίες διαταγής
Τρόπος | Μήκος κύματος | Τύπος τάσης | Πρότυπο ελέγχου | Τύπος ινών | Διάμετρος ινών | Μήκος ινών | Συνδετήρας |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Να κλείσει με το μάνταλο N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None |
